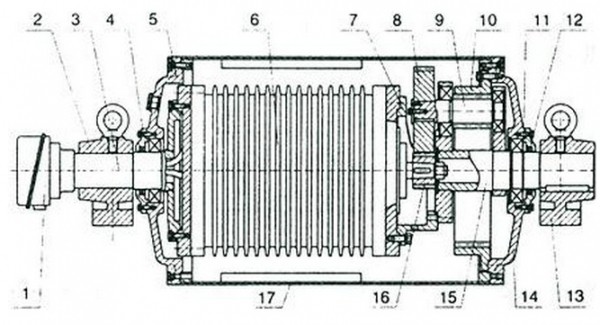

電動滾筒內部結構圖是如何形成的？先看下電動滾筒的結構圖：

　　電動滾筒傳動機構便呈現了多種方式，主要有：
　　1.漸開線齒輪平行軸定軸傳動機構
　　2.漸開線行星齒輪傳動
　　3.差動輪系機構
　　4.擺線針輪行星傳動
　　5.諧波齒輪傳動
　　6.變速軸承傳動
　　電動滾筒是將電動機及減速安裝作為一個整體置于滾筒體內部所以其構造主要部件就是電動機和減速安裝這兩大局部。電動滾筒中也有用來支撐保送帶并且驅動其進行運動的滾筒體，可以用來支撐電動滾筒自身的前后軸、支座以及聯接滾筒體與前后軸的端蓋、壓蓋、軸承、密封圈等零部件動滾筒作為帶式保送機的動力源，是它的主要用處。
　　電動滾筒的工作特性是：
　　⑴ 可長時間連續工作因而請求電動機為連續工作。
　?、?保送機一旦停機、請求電動滾筒可以在有負荷的狀況下起動，因此請求電動機會有較大的起動轉矩但是要注意請求起動電流不能太大。
　　電動滾筒的主要構造及工作原理：
　　電動滾筒的構造圖它主要由支座、滾筒體、驅動電機、左右法蘭軸、齒輪、齠輪和內齒圈等構成。左右法蘭軸及驅動電機外殼連結成連續的抗彎梁可以接受膠帶的拉力所以當電動機經兩級齒輪減速后回帶動滾筒體旋轉，在滾筒轉動時焊接在滾筒內壁上的刮油板帶起注入滾筒內的機油從而完成對電機、齒輪、軸承等零部件的冷卻和光滑。
　　希望以上詳細的介紹，能夠有利于您更好的了解產品。電動滾筒專業生產廠家批發價格提供給消費者其質量可以放心！
